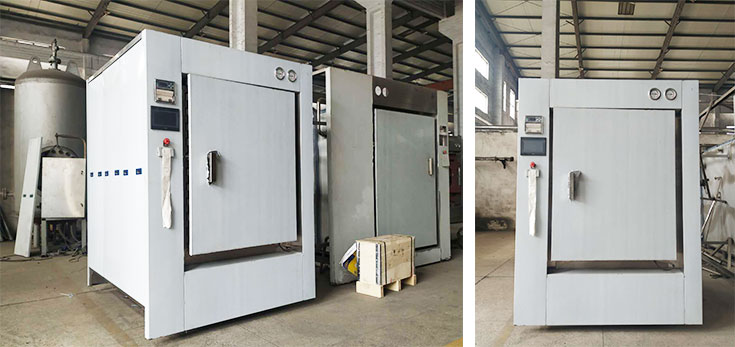

MZG-型脉动真空干燥机
一、产品概述
脉动真空干燥机利用真空系统抽气抽湿，使内腔形成真空状态，降低水的沸点，加快干燥的速度。脉冲式真空干燥机属于静态真空类干燥设备，物料装在烘盘内放置方形真空干燥机内部的层板上，层板内通入热媒，热媒的热量通过烘盘传递给物料而干燥。该设备由烘盘、托架层板、箱体、真空系统、供热系统、脉冲次泡系统、监控系统、阀门管道组成。
二、产品优势
1、大大提高干燥效率，缩短干燥时间75%以上
2、相比干燥箱节能200%以上
3、同样产能下需求设备更少，节约厂房位置。
4、产品均匀性好，干燥后的产品品质和颜色好
5、干燥后的成品呈蜂窝状
6、高压气体脉冲次泡工艺
三、干燥数据解析
1、平板水温60℃；烘箱真空度4000PA--8000pa
2、4000PA-8000PA 水的沸点在28--41℃
3、水的汽化潜热值为 2432.2--2402.3kj/kg
4、48盘水泵2.2kw离心泵 流量11700L 扬程28M
5、烘盘尺寸：550*420mm高60mm，装料20-25mm。物料比重1.3左右，固含量25-40%及每盘干燥后物料1.5-2.4kg 水的含量3.6-4.5kg
6、48盘产量在72-115.2kg 蒸发水172-216kg
7 、平板含水不超过加热水箱1/3
48盘平板含水18L/块及总含水 144L；水箱440L 20℃加热至80℃需110880kj要想预热在1h 至少要30.8kw
8、检验数据
48盘：每小时蒸发量：216kg*5h=43.2kg/h
汽化潜热：43.2kg/h*2432.2kj/kg=105071kj/h及29.2kw
热媒：11000KG*60%*4.2KJ/KG·℃=27720kj/℃
热媒下降3.8℃，平板均匀性满足±3℃
加热功率应为36kw
48盘 空间3.2立方米 真空机组150L/s
在4000pa下水蒸气密度0.024kg/m3。每小时需要抽取
1800m3的水蒸气 真空机组要想满足抽取速率的需求须加冷凝器减小真空机组的负荷；水冷机制冷量至少为36kw及10p水流量5m3/h 出水温度5-30℃冷媒只需升温5℃。冷凝器散热面积3m2
